MAGNESCALE磁栅尺磁尺GB-085ER/SR138-085R、GB-025ER/SR138-025R，SR138系列/GB-ER系列

产品简介

MAGNESCALE位移传感器、磁尺SR138-085R|MAGNESCALE磁栅尺|SR138（GB-ER）日本MAGNESCALE磁栅尺。磨床磁栅尺、铣床磁栅尺、车床磁栅尺、线切割磁栅尺、镗床磁栅尺、数控磁栅尺、电火花磁栅尺、线切割磁栅尺、日本MAGNESCALE磁尺、日本MAGNESCALE光栅尺传感器。

详细介绍

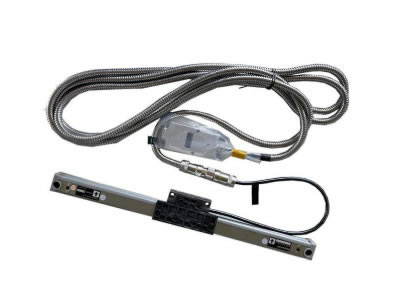

MAGNESCALE位移传感器、磁尺SR138-085R

MAGNESCALE磁栅尺用途、点、功能、规格、型号及技术参数：
1.SR138（GB-ER）日本MAGNESCALE磁栅尺用途：

SR138（GB-ER）日本MAGNESCALE磁栅尺主要应用在铣床、磨床、车床、镗床、线切割、电火花、小孔机、数控铣床、数控磨床、数控镗床、数控龙门铣床、数控加工等设备上。 2.SR138（GB-ER）日本MAGNESCALE磁栅尺点：

（1）内建原点
（2）使用磁感应技术，耐油，灰尘，振动能力强，环境适应性佳。
（3）小型巧设计，节省安装空间。
（4）度（5+5ML/1000)ΜM。
（5）解析度：0.5ΜM。
（6）构造简单，寿长。

3.MAGNESCALE磁栅尺SR138-085R机床电子尺SR138（GB-ER）日本MAGNESCALE磁栅尺功能：

主要结合MAGNESCALE磁栅数显表LG20、LT30、LT20A、LT11A、LT10A、LY72、LY71、LH72、LH71等显示器对机床进行高度测量加工。

MAGNESCALE位移传感器、磁尺SR138-085R技术参数：

型号		SR138R
有测量长度（ML:mm）		50/100/150/200/250/300/350/400/450/500/550/600/650/ 750/850/950/1050/1250/1400/1600/1850/2050/2200mm
刻度尺长度	刻度尺长（mm）	ML + 104mm (50 to 200mm) ,ML + 120mm (250 to 2200mm)
	行程（mm）	ML + 14mm (50 to 200mm),ML + 30mm (250 to 2200mm)
	有无中央固定片（mm）	无 (50 to 950mm)，有(1050 to 2200mm)
度在20 °C的环境下		(5 + 5L / 1000) μm
原点		标准：中央1处或意1点（A/B相位同期）
安装容许误差		± 0.1mm
温度膨胀系数		（11±1）*10-6 /°C
作温度		0～+40°C
储存温度		-20～+50°C
读取头电缆线长度		0.5m
电缆线长度		3m
保护设计等级		刻度尺：等同IP65,接口单元：等同IP30
输入电源/输出信号	输出信号	A/B/Z相位
	电源（V）	DC+5V±5%
	连接器	D-sub 9 pin
解析度		0.5μm
应答速度	刻度尺信号	60m/min
	原点信号	60m/min
消耗电流（mA）		200mA

产品规格

型号	有效长度（L）	中间脚板
SR138-005R	50mm	无
SR138-010R	100mm	无
SR138-015R	150mm	无
SR138-020R	200mm	无
SR138-025R	250mm	无
SR138-030R	300mm	无
SR138-035R	350mm	无
SR138-040R	400mm	无
SR138-045R	450mm	无
SR138-050R	500mm	无
SR138-055R	550mm	无
SR138-060R	600mm	无
SR138-065R	650mm	无
SR138-075R	750mm	无
SR138-085R	850mm	无
SR138-095R	950mm	无
SR138-105R	1050mm	有
SR138-125R	1250mm	有
SR138-140R	1400mm	有
SR138-160R	1600mm	有
SR138-185R	1850mm	有
SR138-205R	2050mm	有
SR138-220R	2200mm	有
