索尼magnescale探规探规DK812S系列，DK812SALR5、 DK812SBFLR5、DK812SBFLR、DK812SAVR

产品系列

首页 / 日本索尼MAGNESCALE,マグネスケール / 索尼magnescale探规探规DK812S系列，DK812SALR5、 DK812SBFLR5、DK812SBFLR、DK812SAVR

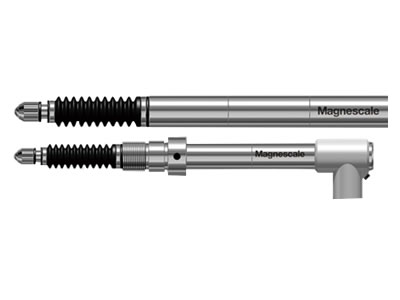

索尼MAGNESCALE探规DK812SAR / SALR / SAFR / SAFLR，索尼传感器DK812SAR5 / SALR5 / SAFR5 / SAFLR5，MAGNESCALE DK812SBR5 / SBLR5 / SBFR5 / SBFLR5数字表示探规，具有的环境耐性.适用安装于各种机器。

产品特征：

分辨率0.1um.拥有高反应速度.结构轻薄精巧型探规.适用于安装各种机器
量测范围:12MM
精度:1um,1.5um
分辨率:0.1um,0.5um
反应速度:80M/MIN(高分辨率0.1um) ,250M/MIN(高分辨率0.5um)
轴承构造:采用滚珠轴承.轴承使用次数提升
高耐用性:使用次数可达3000万次(依照本公司使用环境和评价条件为依据)
保护等级:对应IP67保护等级(产品为L型且须安装空气导管)
内建原点:位于主轴前端1MM处
可另购加强固定的法兰型套头。

规格型号：

主要规格
型号	高分辨率种类		低分辨率种类
	DK812SAR DK812SALR DK812SAFR DK812SAFLR DK812SAVR	DK812SBR DK812SBLR DK812SBFR DK812SBFLR DK812SBVR	DK812SAR5 DK812SALR5 DK812SAFR5 DK812SAFLR5 DK812SAVR5	DK812SBR5 DK812SBLR5 DK812SBFR5 DK812SBFLR5 DK812SBVR5
分辨率	0.1um		0.5um
量测范围	12 mm
精度 (20℃)	1um		1.5um
量测压力(20℃)	向上：0.4±0.3牛0.6±0.5 N（气动推动式）水平：0.5±0.3牛0.7±0.5 N（气动推动式）向下：0.6±0.3牛0.8±0.5 N（气动推动式）气推：0.055MPa


使用温度范囲	0°C ～ 50°C
保存温度范囲	-20°C ～ 60°C
参考点	主轴移动位置1±0.5毫米
反应速度	80 m/min	42 m/min	250 m/min	100 m/min
主轴驱动系统	弹簧推动（DK812SAR/SAFR/SBR/SBFR/SAR5/SAFR5/SBR5/SBFR5）气动推动（DK812SAVR/SBVR/SAVR5/SBVR5）弹簧推压/真空抽吸（DK812SALR/SAFLR/SBLR/SBFLR/SALR5/ 安全阀5/SBLR5/SBFLR5）
耐震动	20~2000Hz , 100 m/s2
耐冲击	1000 m/s2 , 11ms
电源电压	DC 5 V ±5%
消费电力	1 W
输出信号种类	A/B/原点三相差动信号输出(符合EIA-422标准)
重量※2	约30 g
量测头	钨钢珠(DZ-123).安装螺丝M2.5
输出线缆长度(连接至后续电子装置)	长22 m
保证行程次数※3	3000万次		保证行程次数※3
附属配件	使用说明书、+PM4 x 5螺丝(2个)、螺母、钣手钳、安装垫片、补充说明书。
※1 直角L型.使用φ4mm保护管时)
※2重量的标示不包括线缆和电气分割器的重量
※3依照本公司使用环境和评价条件为依据
※4 DK812S部份产品形状规格与传统DK812系列有所差异。
为改良本产品在功能和性能上的规格可能会有所更改，请确认本公司产品说明，恕不另行通知。
