对车间条件有极好的抵抗力。
磁性测隙规（DK155BP/205BP）
直接连接到A/B正交计数器
适用于各种工作作业环境
磁铁吸附式测头
直接连接至A/B相数显表

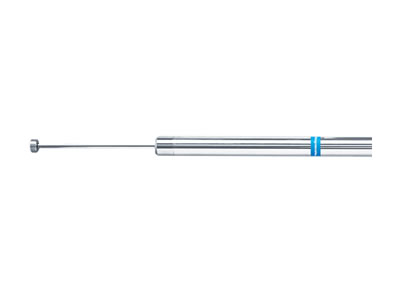

大行程高度计测量计DK155PR5,DK205PR5;精度5微米，分辨率0.5微米，测量行程155MM/205MM,输出线缆最长22M,测量次数500万次以上，DK155PR5,DK205PR5配用产品：MG系列,LY71,LY72,LT30。
保护等级:对应IP67保护等级(产品为L型且须安装空气导管)

产品特点：

产品简介：

高精度,坚固型探规,适用安装于各种机器
大行程测量计大行程测高仪DK205PR5,DK155PR5;分辨率0.5微米；精度6微米；测量长度155MM/205MM；
响应速度250M/MIN;内建原点。配用产品：MG20,LY71,LY72,LT30.直接连接至A/B相数显器，安装容易，可选购多种配件。适用于各种工厂作业环境，耐油水灰尘，震动，冲击能力强。

型号名称	DK155PR5	DK205PR5
输出	a/b/z三相差动信号输出(符合eia-422标准)*请参见p17输出信号相位差异度
解析度*1	0.5um
量测范围	155mm	205mm
精度(温度20℃)	5um	6um
原点	1点(距离转轴5mm)
最大反应速度	250 m/min
耐震动(10 to 2000 hz)	150 m/s2
耐冲击(11ms)	1500 m/s2
保护等级	ip64
作业温度	0℃ to 50℃
储存温度	-20℃ to 60℃
电源电压	DC +5V ±5%

消耗功率	1w 以下
线缆长度*2	约2.5m
重量*3	大约1100g	大约1300g
量测头固定法	磁性物
量测头用磁铁固定	磁力：10N，水平滑动阻力：2.7N，φ4mm硬质合金球头
转轴*4	8mm,径向摆动,最大0.04mm
输出线缆长度	最长22m
保证行程次数	保证能量测至少5百万次而不产生暴冲
配件	使用手册+p m4*5螺丝(2个)。
